Como criar VPN IPSEC do pfSense para Fortigate

ipsec-vpn-fortigate

Muitas vezes nos deparamos com outros firewalls no ambiente e precisamos ser resilientes para configurar o appliance firewall e fazer ele se comunicar com a outra ponta.

Então nesse artigo vou mostrar como configurar passo a passo.

Configuração no Fortigate da fase 1

[code language=”css”]

config vpn ipsec phase1-interface
edit “PfSense”
set interface “wan1”
set proposal aes256-sha256
set dhgrp 5
set remote-gw x.x.x.x
set psksecret
next
end

Configuração no Fortigate da fase 2

[code language=”css”]
config vpn ipsec phase2-interface
edit “pfSense”
set phase1name “PfSense”
set proposal aes256-sha256
set pfs disable
set keepalive enable
set auto-negotiate enable
set src-subnet 192.168.0.0 255.255.0.0
set dst-subnet 10.0.100.0 255.255.255.0
next
end

Configurar rota estática no Fortigate

[code language=”css”]
config router static set dst 10.0.100.0 255.255.255.0
set device “PfSense”

Configurando as políticas de firewall

[code language=”css”]

config firewall policy
edit 11
set srcintf “PfSense”
set dstintf “lo0”
set srcaddr “all”
set dstaddr “all”
set action accept
set schedule “always”
set service “ALL”
next
end
[code language=”css”]

config firewall policy
edit 15
set srcintf “lo0”
set dstintf “PfSense”
set srcaddr “all”
set dstaddr “all”
set action accept
set schedule “always”
set service “ALL”
next
end

Finalizamos a configuração no Fortigate, agora vamos iniciar as configurações no pfSense.

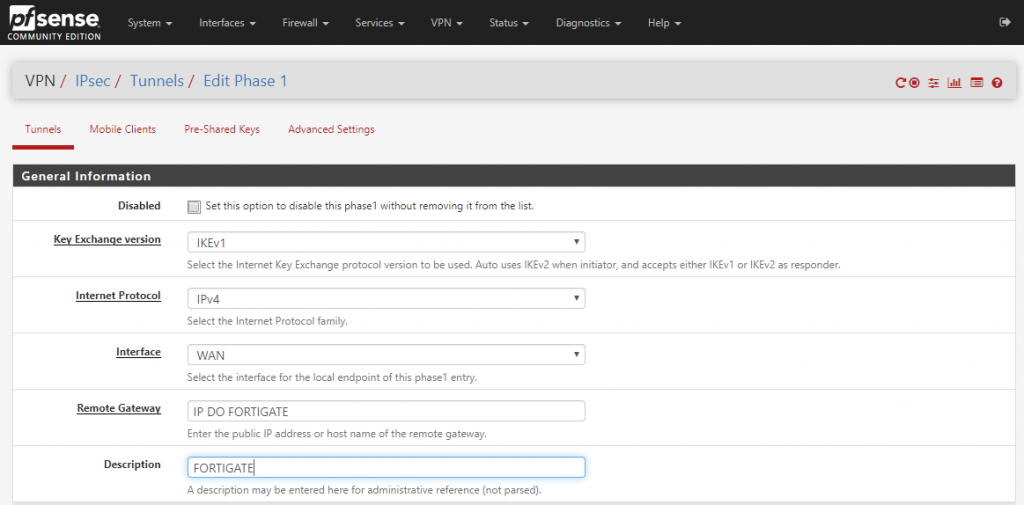

Abre o seu pfSense e clica em VPN depois escolhe IPSEC

vpn-pfsense

Key Exchange Version = IKEv1

Remote Gateway = IP público do Fortigate

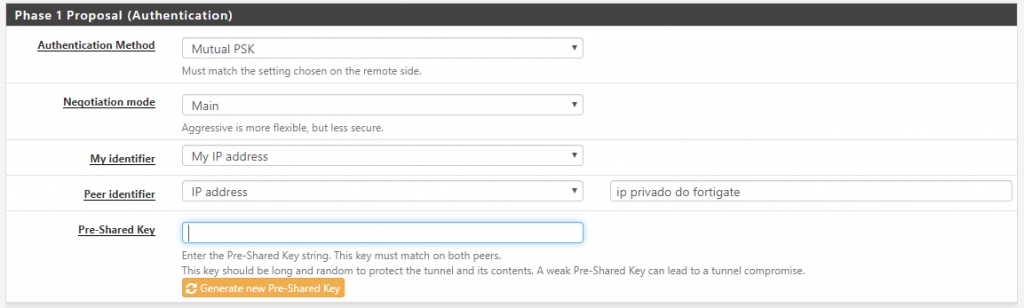

Agora vamos configurar o “Phase 1 Proposal (Authentication)”

Não esqueça de cadastrar uma senha no campo Pre-Shared Key!

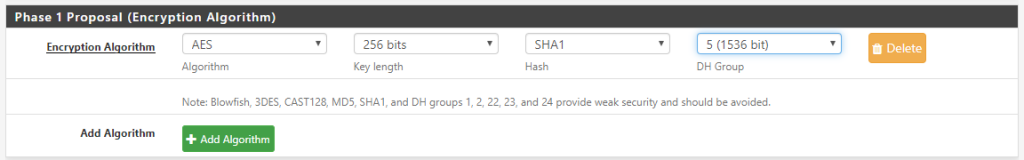

Já no bloco algoritmo de criptografia deixar conforme a imagem acima

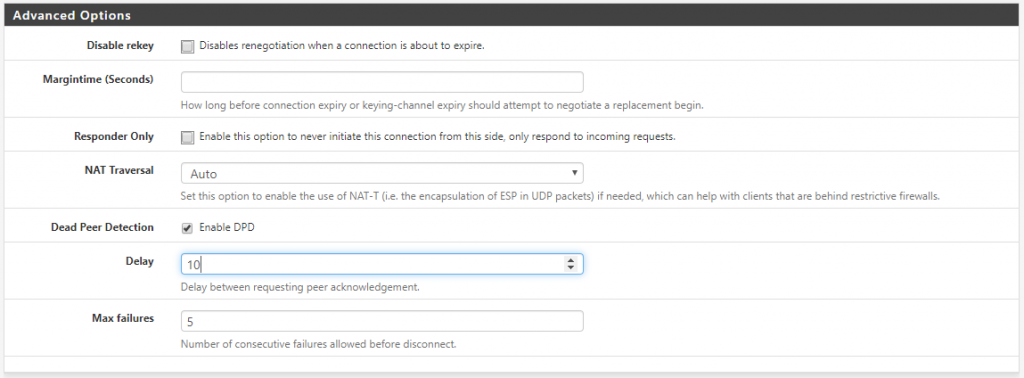

Agora vamos configurar o bloco Opções Avançadas do pfSense

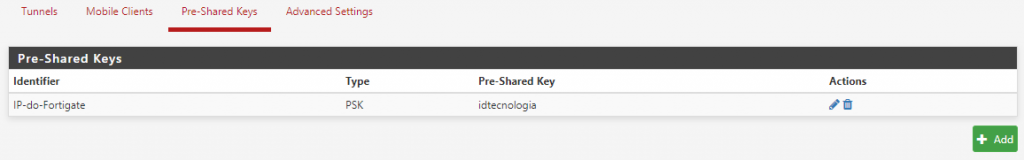

Agora vai na aba Pre-Shared Keys

Aqui dentro você vai colocar o ip interno da wan do Fortigate

Clique no botão Add P2

Tenha certeza que Fase 2 esteja exatamente igual ao Fortigate

  • Networks
  • Authentication
  • Encryption

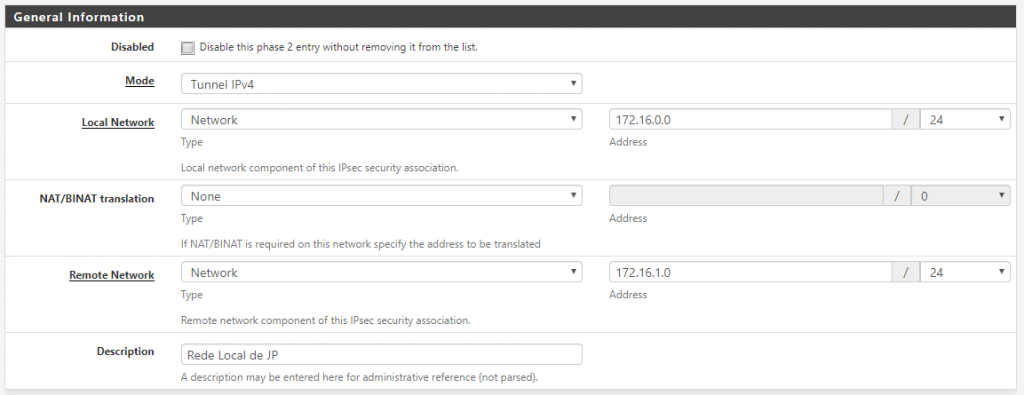

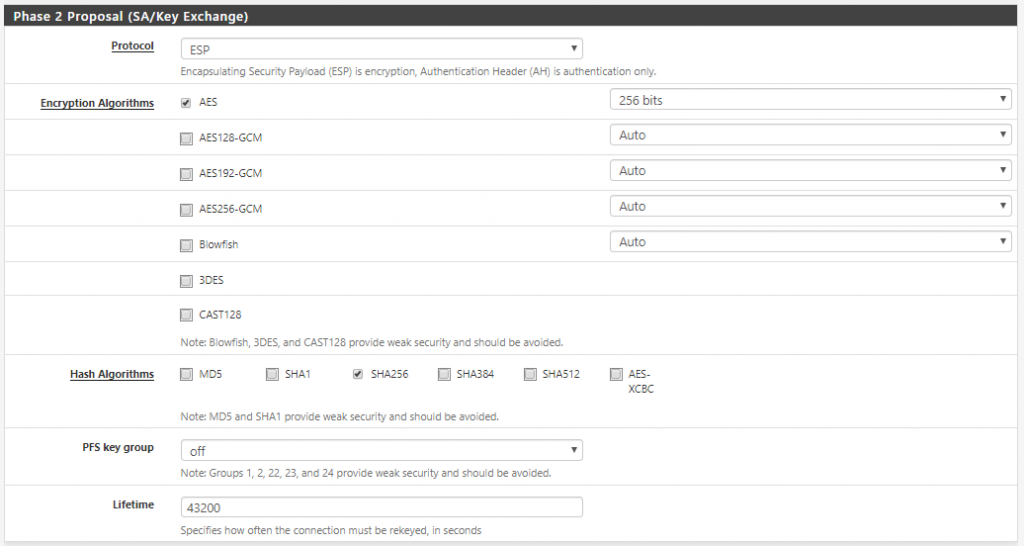

Configurando a Fase 2 no pfSense

Em Rede local você coloca o endereço da sua rede interna e na rede remota o endereço ip da rede interna do destino.

Sigas as instruções que estão na imagem acima

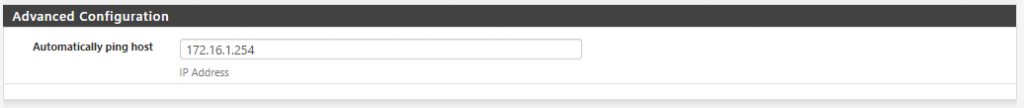

Já em Advanced Configuration coloca o ip da rede remota.

Feito isso agora é hora da gente adicionar uma regra permitindo o trafego entre as duas redes.

Vai lá em Firewall, Rules e escolhe a aba IPSec e crie uma regra liberando tudo.

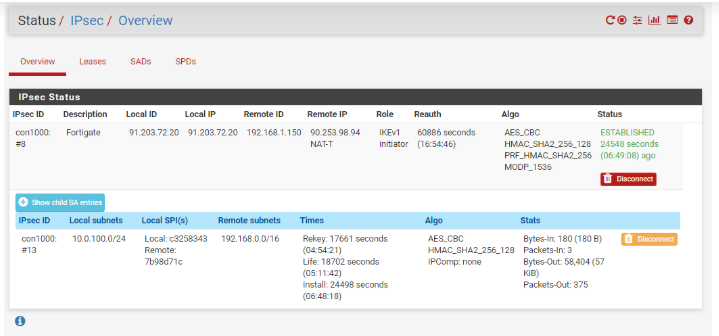

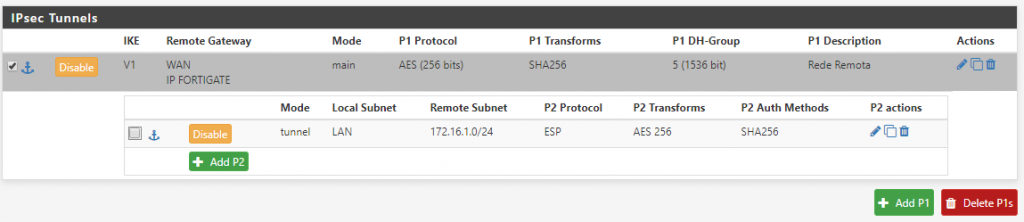

Agora é hora de testar vai lá no Status e escolhe a opção IPSec e veja se esta conectado, caso não esteja clica em conectar.

Testar conexão no Fortigate

[code language=”css”]

C:\Users\Administrator>ping 192.168.101.254
Pinging 192.168.101.254 with 32 bytes of data:
Reply from 192.168.101.254: bytes=32 time=28ms TTL=254
Reply from 192.168.101.254: bytes=32 time=27ms TTL=254
Reply from 192.168.101.254: bytes=32 time=28ms TTL=254
Reply from 192.168.101.254: bytes=32 time=27ms TTL=254
Ping statistics for 192.168.101.254: Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 27ms, Maximum = 28ms, Average = 27ms

E ai já tem um appliance firewall para interligar as suas filiais? Se não tiver entre contato conosco! Podemos te ajudar a escolher o melhor equipamento para o seu negócio.
